摘 要 :地下管線是“城市的生命線”，與人們的曰常生活息 息相關。隨著管道基礎設施的不斷完善，高密度聚乙烯(HDPE) 雙壁波紋管逐漸代替?zhèn)鹘y(tǒng)的鋼筋混凝土管、鑄鐵管。本文通過 具體的工程案例，介紹了 HDPE雙壁波紋管的性能優勢以及與 傳統管道的差異，最后在HDPE管施工方面存在的突出問題進 行了分析研究并提出解決方案。
1 引言
髙密度聚乙烯(HDPE)雙壁波紋管是一種新型管材，近些年被 廣泛運用在各大工程的管道領域之中。與傳統的管材相比,具有很 多的優勢，不僅質量輕，便于運輸，而且化學性質穩定、耐腐蝕。除 此之外，它的粗糙系數遠小于傳統的鋼筋混凝土管材，水頭損失大 大減小。正是由于HDPE管的材料性質與傳統管材相差較大，如果 施工作業人員不了解其特性，依舊按照傳統的方式來施工,或者不 遵循雙壁波紋管的施工規律，也會帶來彳艮多突出性的問題。
2 HDPE雙壁波紋管的材料性能
高密度聚乙烯 (HDPE)雙壁波紋管，其內壁光滑，外壁帶有 與軸線垂直的中空波紋，結構獨特,具有優越的力學性能，應用 領域廣泛隊這種管材的物理性能主要有環剛度、環柔性以及烘箱實驗，相關的指標和性能參數如表1所示。

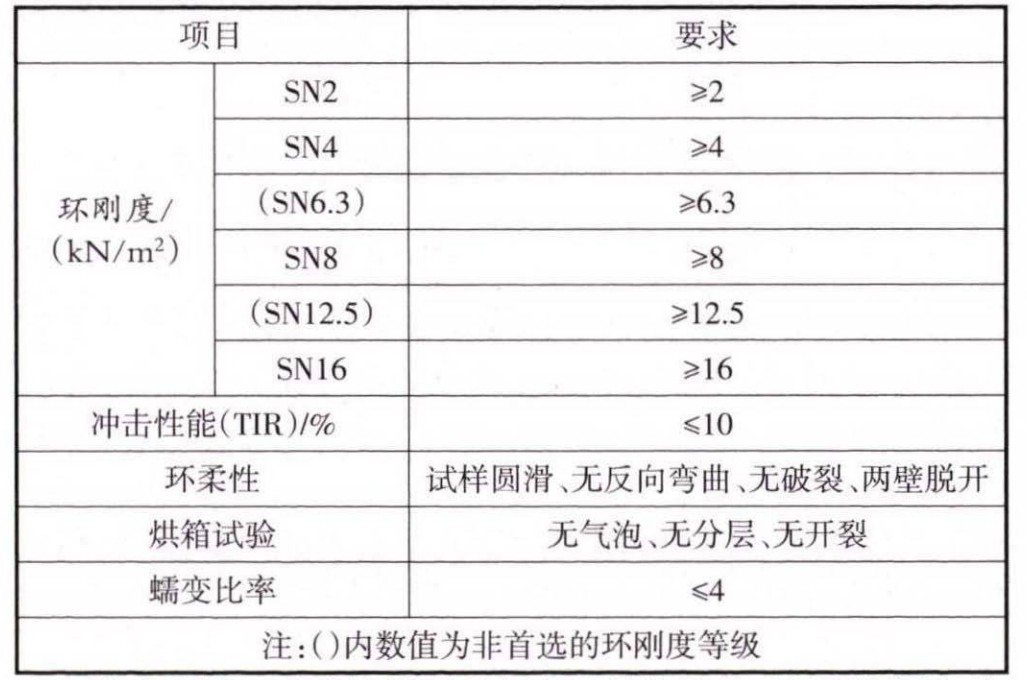

表 1 雙壁波紋管的材料性能
除此之外雙壁波紋管還具備產品結構獨特，抗壓能力強；產品具有良好的撓曲性能，可適應土壤的不均勻沉降;使用壽命長, 地埋使用年限可達50年以上。
3 HDPE管道與傳統管道的對比
HDPE雙壁破波紋管作為一種新型材料的出現，并且已在很 多大型工程中得以使用 ,與鋼筋混凝土、鑄鐵管同類產品相比， 波紋管有效的避開了傳統管材的弊端，提高了工作效益和經濟 效益，是一種綠色環保的管材。
4 施工流程的對比

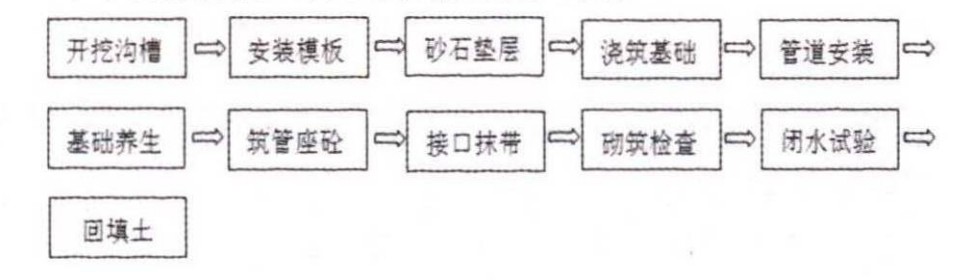

(1)鋼筋混凝土管、鑄鐵管的施工流程：

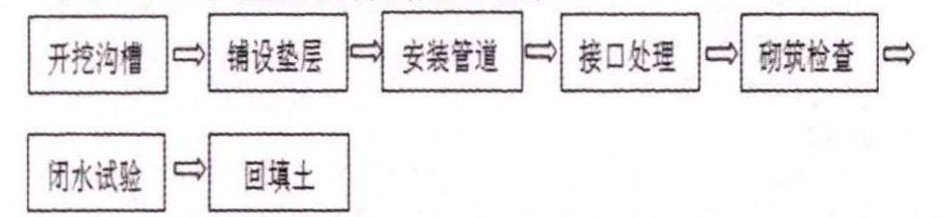

(2)HDPE雙壁波紋管的施工流程:
從以上的施工流程圖可以看出，傳統的鋼筋混凝土管、鑄鐵 管施工工序復雜，施工流水步長。而新型的HDPE雙壁波紋管 大大縮短了施工工序，減少了安裝模板、管座混凝土的澆筑等工 序，提高了工作效率。
5 HDPE管道在施工過程中的質量通病雖說高密度聚乙烯 (HDPE)雙壁波紋管可以得到廣泛的應 用 ，但在實際應用中卻會存在各種各樣的質量通病，引起這些問 題的根源主要是出場質量及施工管理把控得不嚴。下面針對幾項比較突出的問題來進行探討，并優化解決方案。
(1) 管材運輸、安裝不當。管材在運輸、卸載時，隨意堆放， 使管材之間發生碰撞擠壓，導致管材在下管前就出現了內部的 結構損傷;而且管道長期放在露天環境下不采取遮蓋措施，會使 波紋管長期暴曬或雨水浸泡,管材變形嚴重|31。管砂墊層回填未 按設計及規范壓實;與管連接的橡皮筋位置不準確，連接處泥土、 垃圾等異物未清理干凈，未使用潤滑劑等,都會引發管道質量問 題。管道接頭安裝不到位或不均勻，造成接口泄漏，這些情況也 會時常發生。
(2) 閉水試驗不嚴格。從施工流程圖可以看出，無論是新型 的HDPE管材還是傳統的鋼筋混凝土管材，都要有閉水試驗這 一環節。由于管道材料性質改變，檢測方法和標準都有變化，但 是施工作業人員依舊使用傳統的檢驗方法，導致滲水量計算錯 誤。還有些施工單位，為了加快工程的進度，在沒有進行閉水試 驗的情況下便直接開始回填。最后可能在回填后，甚至是施工 完成后發現管道滲水，嚴重的則會使路面塌陷。
(3) 回填質量控制不嚴。在閉水試驗合格后,應立即進行回 填。同樣，回填也是HDPE雙壁波紋管質量控制的重要過程之 一。但是在實際工程中,往往會有帶水、帶大塊碎石回填的情況 發生，這就會導致管道外壁受壓不均勻，在大塊碎石處,還會存 在應力集中，從而使管壁受損破壞 ;管道周?chē)畛洳粐?yán)實，對管 壁的有效約束也有著極大的影響。
6 防治措施
雙壁波紋管在工程應用中存在的問題也層出不窮，要想充 分發揮其材料的優勢，就必須嚴格把關各項環節，包括出場、施 工到最后的驗收。前面工序達標后，方可進行接下來的工作。
(1) 加強出場質量。管材的出場質量，是材料的初始質量， 若出場存在問題，那么后續的施工將無法繼續進行。所以政府 要加強各類波紋管生產企業的監控力度，讓生產方嚴格按照國 標來生產管材，嚴厲打擊不符合規范要求的、并且存在惡意競爭 的企業。凈化整個市場環境，才能保證出場質量。
(2) 加強施工質量和驗收。在保證出場質量的前提下，后續 的施工與驗收環節也要嚴格把控。在閉水檢驗的工序中，應向 管道內注水，并保證上游管頂不少于 2m的水頭壓力。管道一天 的滲水量不應大于規定值;在閉水檢驗環節符合標準后，立即進 行回填，嚴禁帶水回填，可以出現少量的碎石，但必須保證碎石 直徑不大于50mm,以免造成管壁的損壞。下面也將詳細闡述整 個工序的施工要點。
7 HDPE雙壁波紋管施工要點
(1) 開挖溝槽。溝槽底的凈寬度一般根據管徑大小來確定，當管徑大于450ram時 ，管道每邊凈寬不宜小于500mm,當管徑小 于 450mm時,每邊的凈寬不宜小于300mm;為了避免槽底被水浸 泡 ，在開完之前一定要做好排水措施，若采用人工排水，待水位 降至槽底以下時方可開挖。
(2) 鋪設墊層。在管道安裝之前，需要鋪設墊層，其厚度也應符合設計要求,對于土質較好的地基，槽底鋪設一層中粗砂墊 層即可，厚度一般為l〇〇mm;對于土質較差的地基，可以采用分 層鋪設 ，上層采用中粗砂，厚度應大于 50mm，下層采用厚度為 100mm~ 150mm 的碎石。
(3) 安裝及連接。HDPE管在下管鋪設之前,要進行嚴格的外觀檢查，不符合標準的管道，嚴禁下管;管材端部的管口分為 插口和承口，插口應順?biāo)鞣较虬惭b，承口應逆水流方向安裝； 接口時，先將管口內壁清理干凈，然后在插口和承口橡膠圈上涂 抹上硅油等潤滑劑，最后保持管口的中心軸線對齊。
(4) 砌筑檢查井。井底基礎應與管底基礎同時澆筑;一般圓形檢査井采取墻砌筑，內縫小外縫大的擺磚方法往外灰縫塞碎 磚 ，以減少砂漿用量。每層磚上下皮豎灰縫應錯開;最后管道與 檢查井的連接，宜采用柔性基礎,這也是有別于傳統管道的。
(5) 閉水試驗在管道安裝完成后，應進行閉水試驗環節，來檢查管道注水狀態的密閉性。檢查時首先要向管道內進行充 水 ，使上游管段水壓力保持在 2m,實驗中被檢測的管道外觀不 得有水滲出，更不得出現漏水、跑水現象w 。如果有以上現象發 生 ，應立即停止實驗,排查故障并重新安裝管道再次進行閉水試驗，直到達到標準為止。
7.6回填
回填分兩次進行:第一次采用人工回填，從管底基礎部位開始 ，沿管身兩側同時對稱回填并夯實，回填至管頂70c? 左 右 ，回 填時應對稱分層夯實，以確保管道及檢查井不產生位移;第二次 用機械輔助回填至設計標高。
8 結束語
密度聚乙烯(HDPE)雙壁波紋管具備很好的材料性能，應 用領域廣泛。與傳統的混凝土、鑄鐵管材相比優勢顯而易見。 但是由于存在技術上的問題以及監管力度不足，無法保證管道 的工程質量，嚴重的則會導致工程事故。因此，只有保證各個環 節都符合規范的要求，嚴格遵循每一步施工工序,才能充分發揮 HDPE雙壁波紋管的性能。
參考文獻：
[1] 杜紅 燕 .HDPE雙壁波紋管的性能與應用 [J]?山西科技, 2008(3)：141~142.
[2] 關琳琳.HDPE雙壁波紋管環剛度影響因素分析 [J].建材 技術與應用，2016(1):1~36.
[3] 張長明 .談HDPE雙壁波紋管質量通病及防治措施[J].安 徽建筑，2014(6):76~77.
[4] 邢東博.HDPE雙壁波紋管的施工[J].山西建筑，2014(27): 111- 112.
[5] 付英才.HDPE雙壁波紋管的管道施工[J].廣西城縝建設， 2009(10):65~67,
